什么是电感
将导线绕成圈形就是一个电感元件， 是储存磁能的元件， 通常简称为电感， 也是电子产品中常用的基本电子元器件之一。

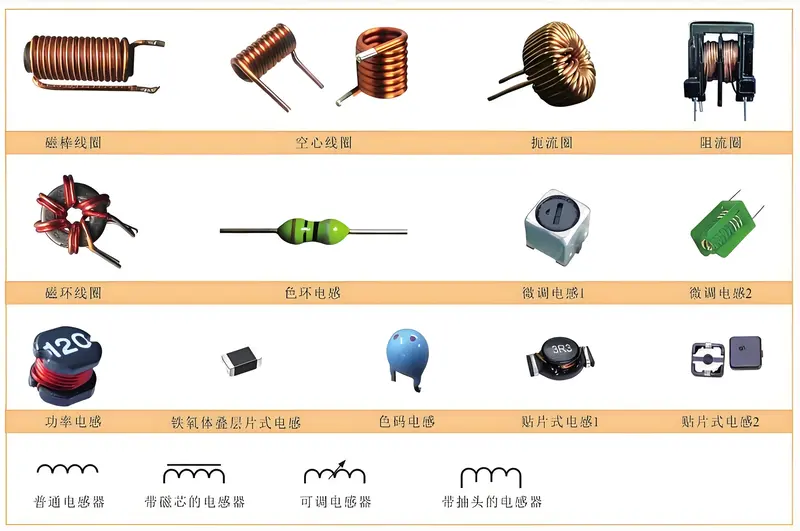

电感器的电路图形符号及实物外形如图 所示， 用字母”L”表示。电感器可分为固定电感器、可调电感器、空心电感器、磁（ 铁）芯电感器等。阻流圈、偏转线圈、振荡线圈等都是常见的电感器。
![图片[1]-认识基本电路中的电子元件之电感-高手 _ 啥都会](http://img.gaoshou.pro/2025/04/20250417101041962.webp?imageView2/0/format/webp/q/75)
当电流流过电感器时， 在线圈（ 电感） 的两端就会形成较强的磁场。其磁场具有阻碍电流变化的功能， 因而电感对交流有较大的阻抗（ 其阻抗的大小与所通过交流信号的频率有关。同一电感元件， 通过的交流电流频率越高， 呈现的阻抗越大） ， 对直流呈现很小的阻抗。
根据电感元件的特性， 在电子产品中常作为滤波线圈、谐振线圈或高频信号的负载。此外， 电感元件还可制成变压器传递交流信号或
制成电磁元件（ 磁头和电磁铁等） 。电感元件在电子产品中的主要功能有分频、滤波、谐振和磁偏转等。
1分频

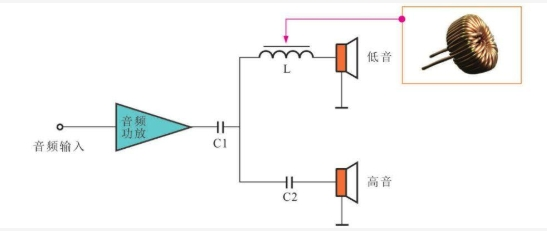

电感器在电子产品中可以用于区分高、低频信号。图11-14为电感元件的分频作用，由于高频阻流圈L对高频电流感抗很大，对音频电流感抗很小，因此频率较低的音频信号经电感L后送入低音扬声器后输出，高频信号通过电容器C2送入高音扬声器后输出。
![图片[2]-认识基本电路中的电子元件之电感-高手 _ 啥都会](http://img.gaoshou.pro/2025/04/20250417103405891.webp?imageView2/0/format/webp/q/75)
电感元件的分频作用
2滤波

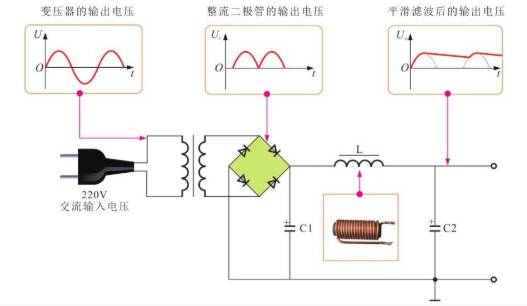

电感元件能够阻止电流中的交流成分通过。平滑滤波电容与电感器组合具有更强的平滑滤波功能，特别是对滤除高频噪波有更为优异的效果。因而LC电路在电源供电电路中得到了广泛的应用。下图为电感元件的滤波作用。电感器L与电容器C1、C2组成π形LC滤波器。根据电感元件通直流、阻交流的特性可知，整流二极管输出的脉动直流电压Ui中的直流成分可以通过L，而交流成分绝大部分不能通过L,被C1、C2旁路到地，输出电压Uo为较纯净的直流电压。
![图片[3]-认识基本电路中的电子元件之电感-高手 _ 啥都会](http://img.gaoshou.pro/2025/04/20250418020807823.jpeg?imageView2/0/format/webp/q/75)
电感的滤波作用
[ri-video url=”https://apd-vlive.apdcdn.tc.qq.com/vhot2.qqvideo.tc.qq.com/AOOQLEYp9LeiKWWc-UZxWo6k5iBRlVWhg8nHmtBwyHIo/B_vwr6UWbaydmL7cyyuP9EsGE3Jh1y5o3GeSUN2fkaFnnUjvN1_LqK3Jcw3vbgQ8lsPqojDvLMG6j94GLoLvsnwtP6h4Fde9RYFt1fObCbPKHQSlY_jUGZy8AX9VW0a_XM8kLqU9RTPWHbSIyCYdgL3g/svp_50069/gzc_1000035_0bc35mabmaaam4akx7abezujl26dc3vqafsa.f622.mp4?sdtfrom=v1010&guid=030888695792583e&vkey=BA14C55B190D4DFFDAD61F528808A974ECC986481B9916EEDF7689002F7370A067AD70C02FED22570B28165BD74D6149BCF2B9B9F3E6B8FCA8F0E651C680647A146C28755CB8EEE9748670B8293FFF8EFBC1C15974AE8B74665F9D743DC0C4E1A6C64777663A1A299530253734316F5EE74555D7BD1A11A299D2182679A2AB582D39CB8D3A3A63CB0B6A3330889B18DAA2C468DE85ECA9676945D203095124F570A38743E32F2599″]
3谐振

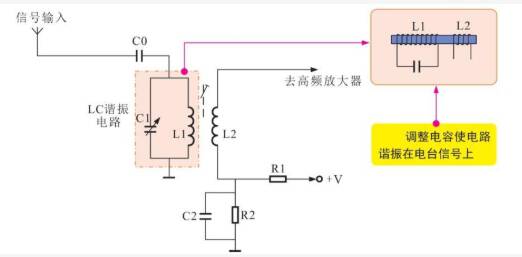

电感器可以与电容器组成谐振选频回路。下图为收音机中常用的高频谐振（选频）电路，电感器L与电容器C构成并联谐振电路，用来接收电台发射的载波信号。天线接收空中各种频率的电磁波信号，经电容器C0耦合到由调谐线圈L1和可变电容器C1组成的谐振电路，再经L1和C1谐振电路的选频作用，把选出的广播节目载波信号通过L2耦合传送到高频放大电路。
![图片[4]-认识基本电路中的电子元件之电感-高手 _ 啥都会](http://img.gaoshou.pro/2025/04/20250418021024207.jpeg?imageView2/0/format/webp/q/75)
电感的谐振作用

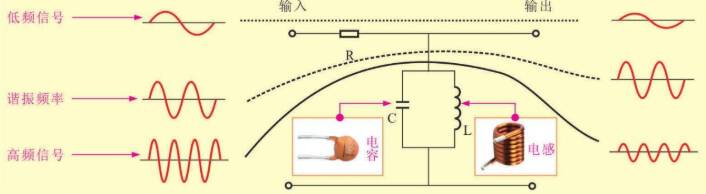

下图为由电阻器和LC并联电路构成的分压电路。在该电路中，当低频信号加到输入端时，信号经过分压电路输出，由于电感L对低频信号的阻抗很小，因而衰减很大，输出幅度很小。
当高频信号加到输入端时，信号经过分压电路输出，由于电容C对高频信号的阻抗很小，因而衰减量很大，输出信号幅度很小；当与LC谐振频率相同的信号通过分压电路输出时，由于LC并联电路对该信号的阻抗呈无穷大，因而对输入信号几乎无衰减，输出端可得到最大幅度的信号。
当高频信号加到输入端时，信号经过分压电路输出，由于电容C对高频信号的阻抗很小，因而衰减量很大，输出信号幅度很小；当与LC谐振频率相同的信号通过分压电路输出时，由于LC并联电路对该信号的阻抗呈无穷大，因而对输入信号几乎无衰减，输出端可得到最大幅度的信号。
![图片[5]-认识基本电路中的电子元件之电感-高手 _ 啥都会](http://img.gaoshou.pro/2025/04/20250418021528976.jpeg?imageView2/0/format/webp/q/75)
由电阻器和LC并联电路构成的分压电路

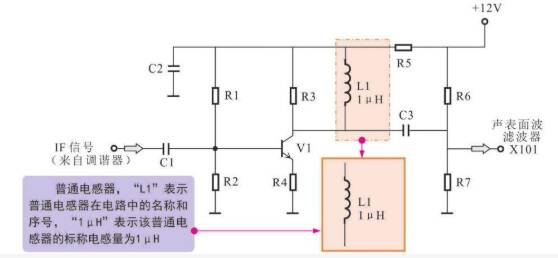

在识读电路图时，电感器的标识主要有电感名称标识、电容量、允许偏差等相关信息。识读电感器的标识信息对分析、检修电路十分重要。下图为典型调谐电路中电感器的电路标识。
![图片[6]-认识基本电路中的电子元件之电感-高手 _ 啥都会](http://img.gaoshou.pro/2025/04/20250418021720668.jpeg?imageView2/0/format/webp/q/75)
典型调谐电路中电感器的电路标识
